Gravuren

Gravuren

Vom kleinen Einzelschild über die Kennzeichnung von Serienteilen, bis hin zur metergroßen Frontplatte liefern wir komplett aus einer Hand. Auf einem modernen CNC Graviermaschinenpark wird der gesamten Umfang mechanischen Bearbeitung abgedeckt, ob gefräst, graviert, rolliert, signiert, geprägt, oder Diamant geritzt.

Zeichnungsdaten u.a. ( .DXF, .PLT, , .EPS, .AI, .IGS,) können im CAD System bearbeitet und zur Graviermaschine übertragen werden. Optional haben wir die Möglichkeit Bilddaten z.B. (.BMP, .JPG,) zu vektorisieren um diese anschließend gravieren zu können.

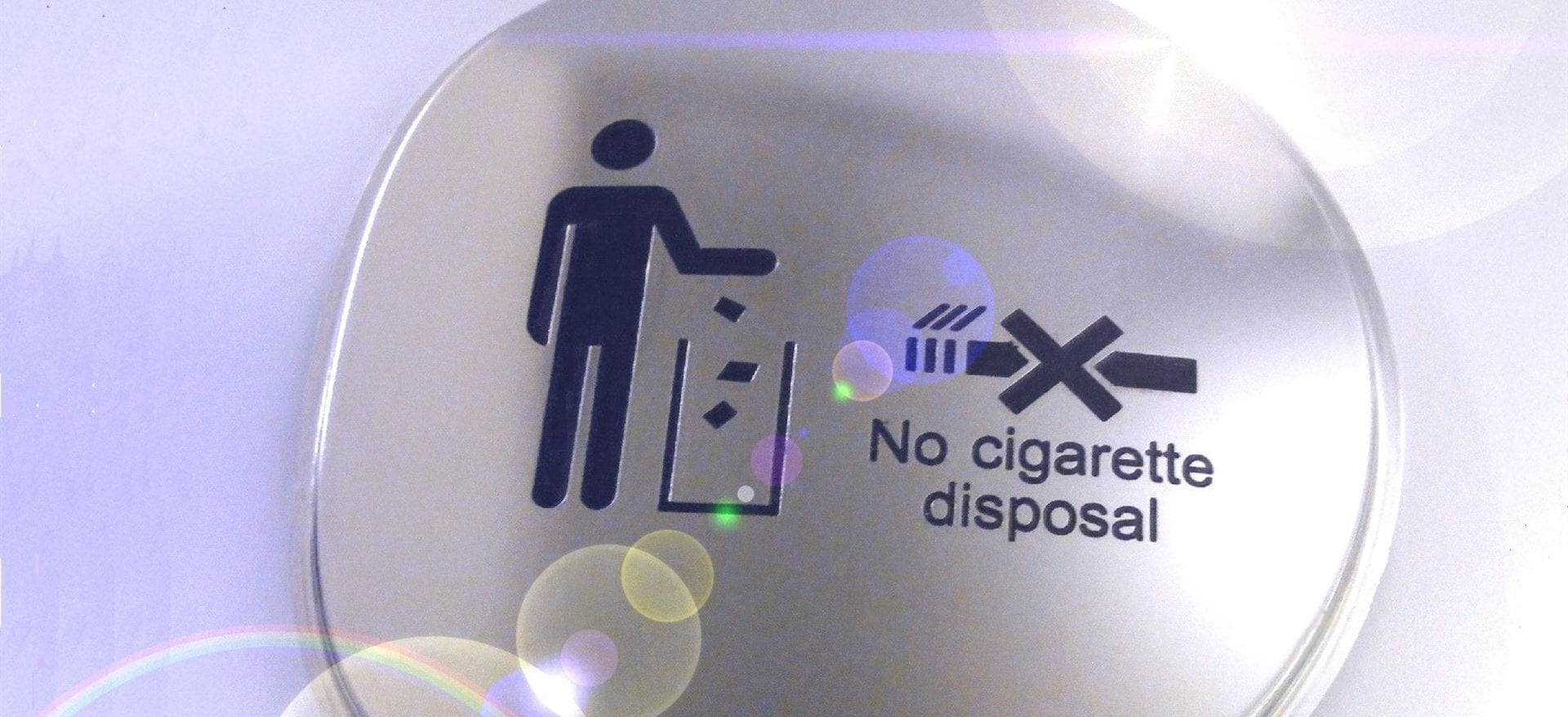

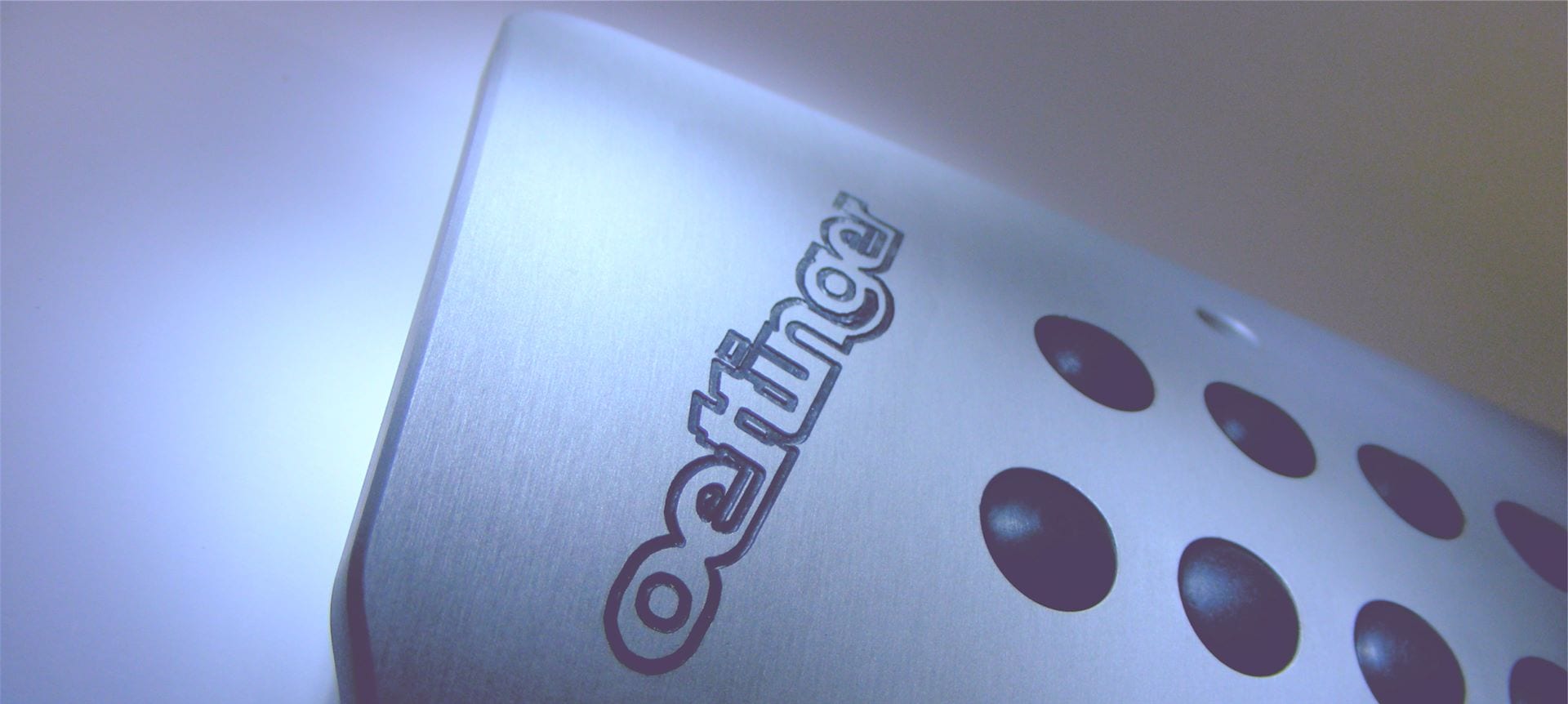

Freiformfläche gravieren

Gravur auf Freiformfläche

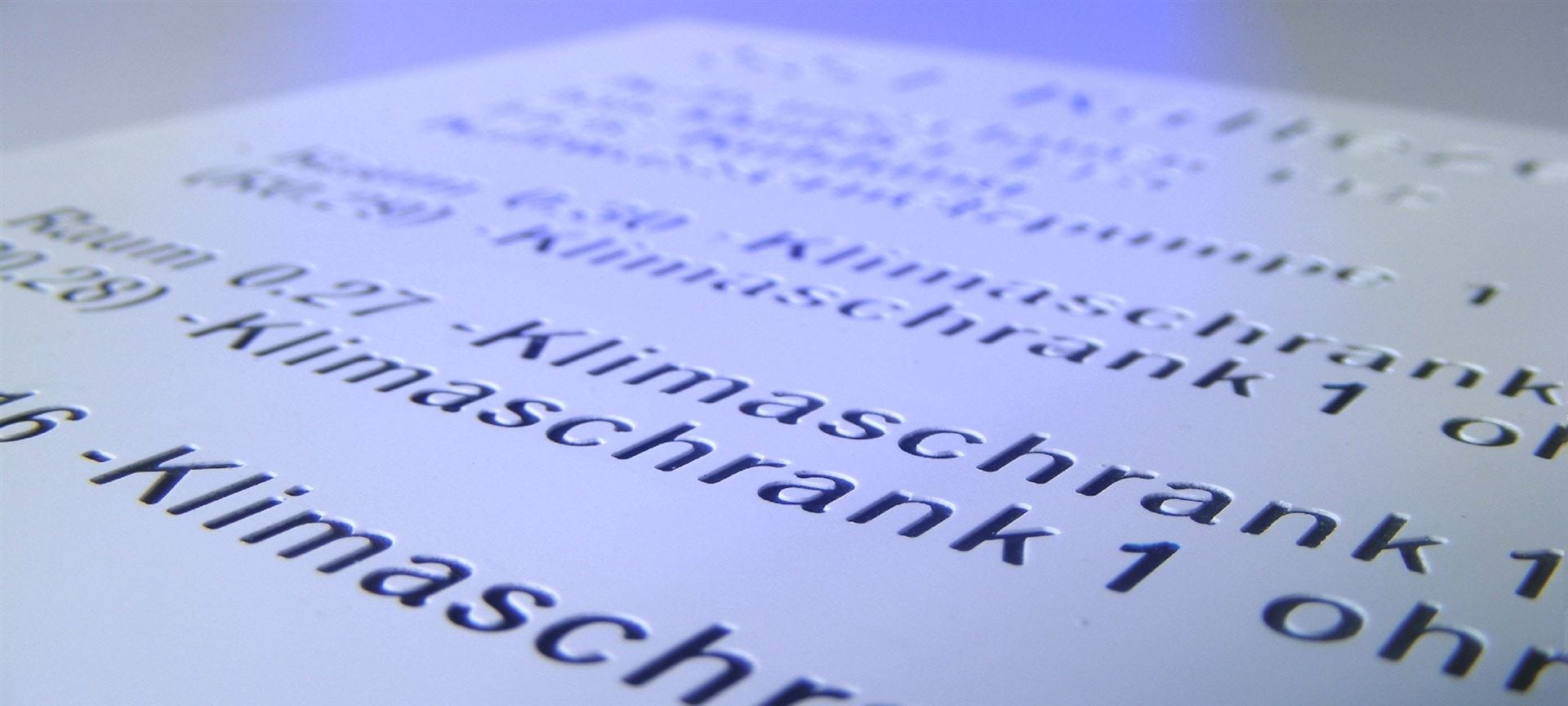

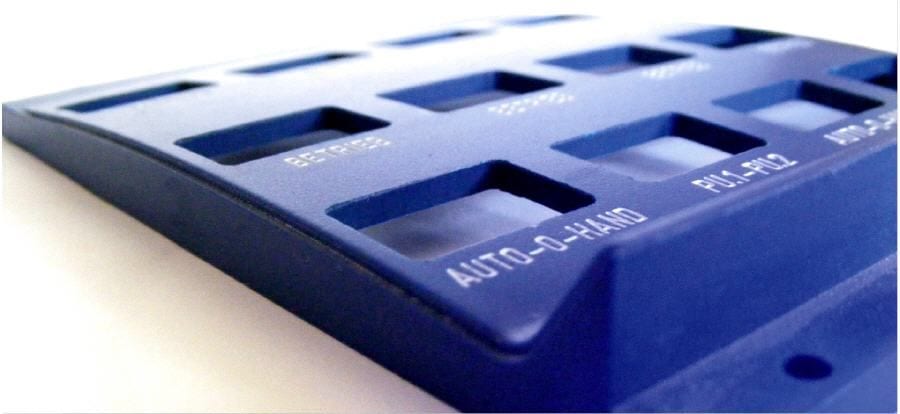

Kunststoffe

gravieren von Kunststoffteilen

Stahlgravuren

gravieren von Stahlteilen bis 60HRc

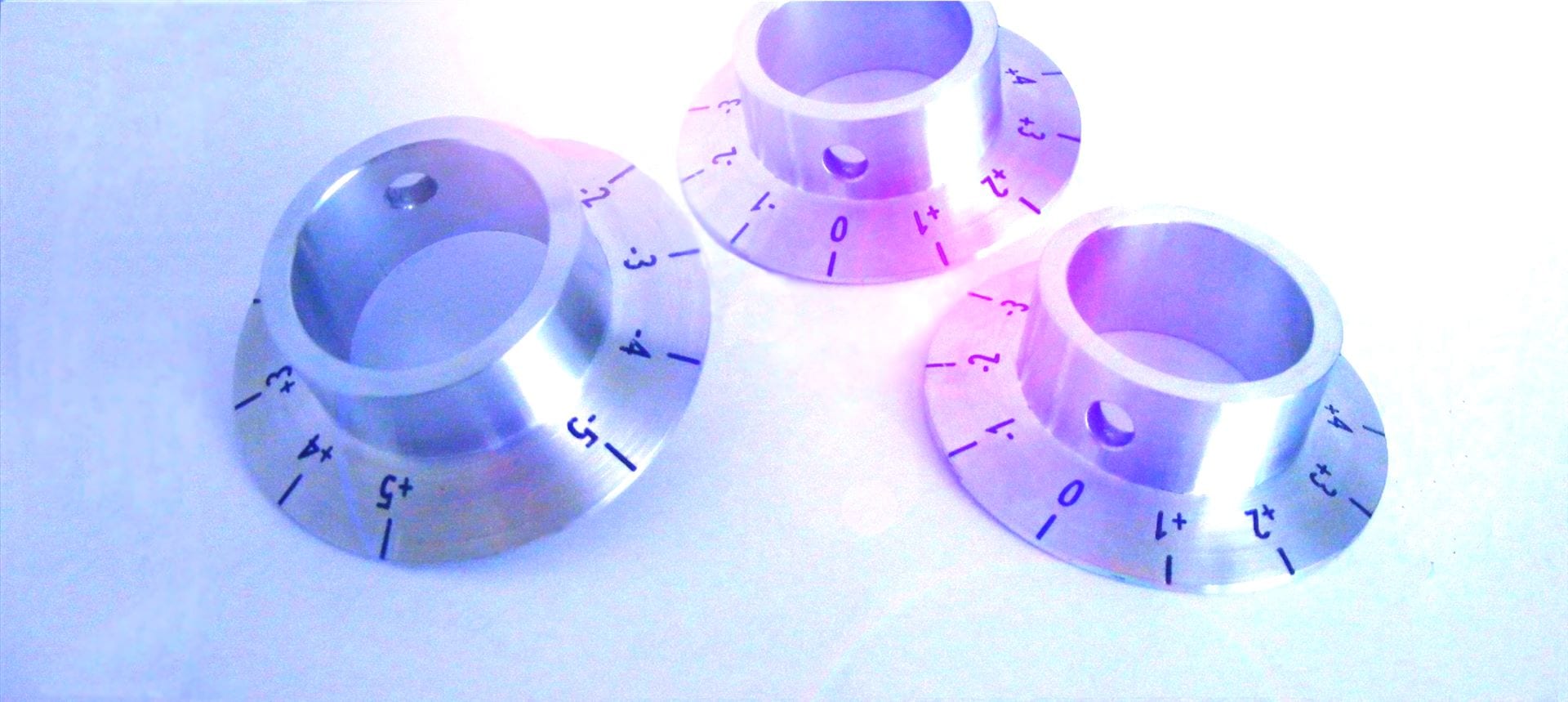

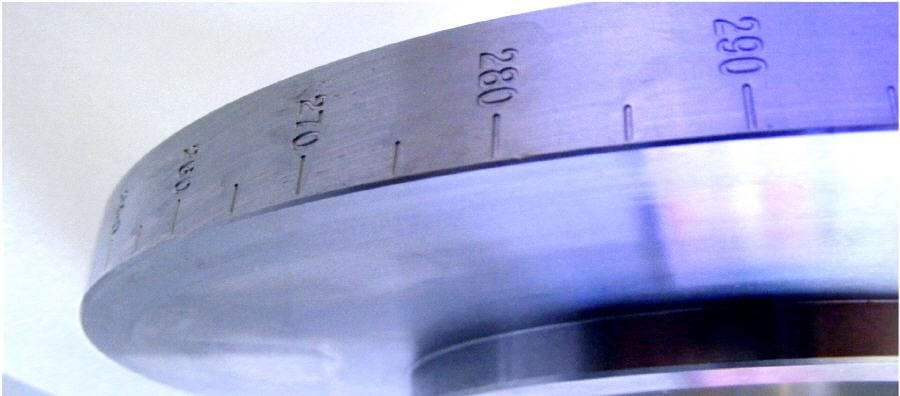

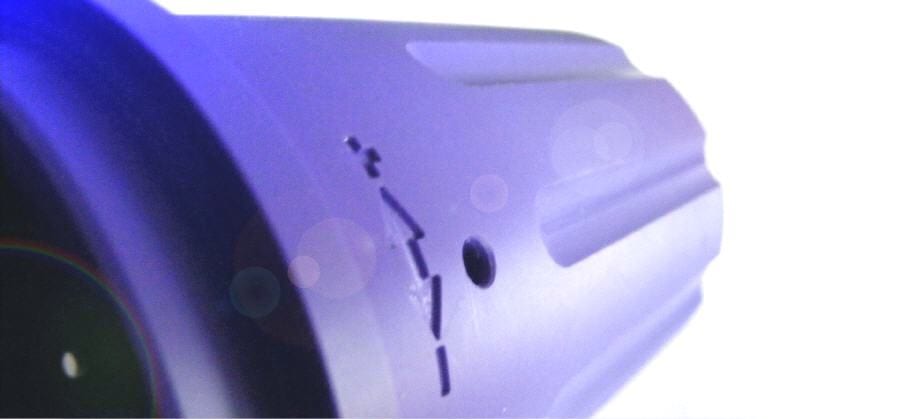

Umfang gravieren

Bauteile mit Mantelflächengravur …mehr

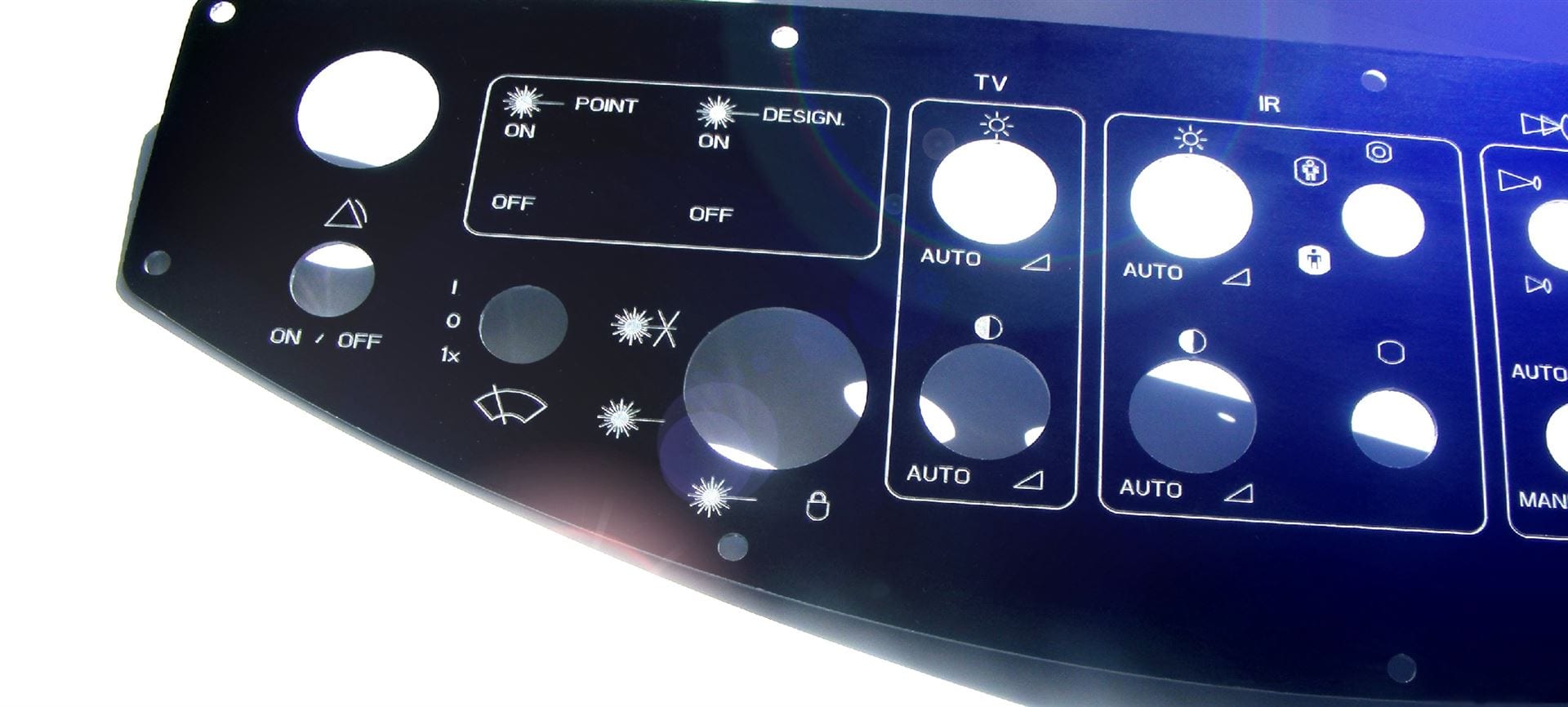

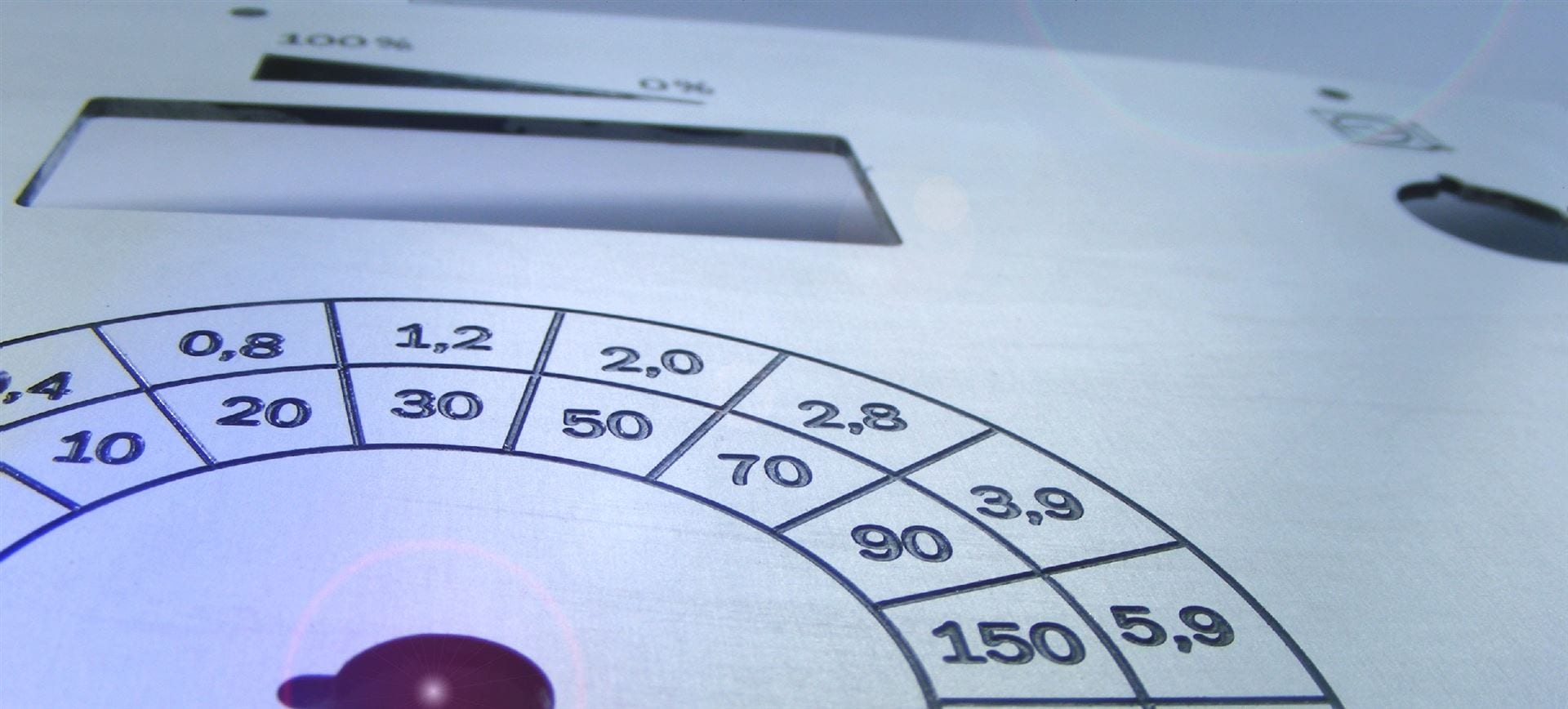

Frontplatten

Gravuren auf eloxiertem Aluminium …mehr

Gravur Lohnbeschriftung

in Typenschilder Typ Daten gravieren …mehr

ritzen prägen rollieren …mehr

Gravieren ist ein spanabhebendes Bearbeitungsverfahren. Ein rotierende Fräser “Stichel” fräst durch Oberfläche in den Werkstoff Kern.

die Vertiefung kann zum optischen Kontrast mit Farbe unterlegt werden. der Farbkontrast bei Mehrschichtkunststoffen wird über das Durchfräsen von Schichtdicken erreicht.

Werkstoffe wie Kunststoff, Metall, Messing und Kupfer eignen sich zur Fräsgravur. Über einen Vektordaten Import lassen sich Symbole, Logos, und Leuchtschaltbilder fertigen.

Mehrspindelgraviermaschinen fertigen schnell große Stückzahlen Großserienkennzeichnungen lassen sich auf dieser weise realisieren.

Graviermaschinen eignen sich auch zur Bearbeitung von Gehäusebauteilen. Durchbrüche und Löchern können ausgefräst, Bedienhinweise, Texte oder Bildsymbole bedrucken, lasergraviert, oder mechanisch graviert werden.

From the small individual sign to the marking of serial parts, up to the meter-sized front plate, we deliver completely from a single source. With our modern CNC engraving machines, we cover the entire circumference of the engraving inscription, whether it is milled, engraved, rolled, signed, embossed or diamond-cut. Drawing data, and the like. (.DXF, .PLT,, .EPS, .AI, .IGS,) can be edited in the CAD system and transferred to the engraving machine. Optionally, we have the option of image data, e.g. (.BMP, .JPG,) in order to be able to engrave them subsequently.

Du petit signe individuel au marquage des pièces en série, jusqu’à la plaque avant de taille de l’appareil, nous livrons complètement à partir d’une seule source. Avec nos machines de gravure CNC modernes, nous couvrons toute la circonférence de l’inscription de gravure, qu’elle soit broyée, gravée, laminée, signée, gaufrée ou découpée au diamant. Données de dessin, etc. (.DXF, .PLT, .EPS, .AI, .IGS) peuvent être édités dans le système de CAO et transférés sur la machine de gravure. En option, nous avons la possibilité de données d’image par exemple. (.BMP, .JPG), afin de pouvoir les graver par la suite.

Dal piccolo segno individuale alla marcatura delle parti seriali, fino alla piastra anteriore di dimensione, vengono consegnati completamente da una sola fonte. Con le nostre moderne macchine per incisione CNC, copriamo l’intera circonferenza dell’iscrizione incisa, sia che sia macinata, incisa, laminata, firmata, stampata o tagliata a diamante. Dati di disegno e simili. (.DXF, .PLT, .EPS, .AI, .IGS,) possono essere modificati nel sistema CAD e trasferiti alla macchina incisione. Ad esempio, abbiamo la possibilità di dati di immagine ad esempio. (.BMP, .JPG), per essere in grado di incidere successivamente.

Die Gravur wird mit dem Frässtichel in den Werkstoff gefräst, und ist eine spanendes Bearbeitungsverfahren. Lokal wird Material vom Werkstück abgetragen Die Beschriftung ist vertieft. Bei einer technische Ritzgravur wird der Diamant mit hohem Druck über die Oberflache gezogen. Der Diamant schneidet eine vertiefte und ist als Einprägung Sichtbar. Bei der Rollierung wird der Werkstoffmaterial auf der Oberfläche verdichtet eine gratlose Vertiefung die spanlos und ausschließlich umformend wirkt, Material geht bei diesem Prozess nicht verloren, darum eignet sich diese Technik für Bauteile bei denen das Gewicht gehalten werden soll und bei Sicherheitsrelevanten Bauteilen.
